功能和用途

本产品以高性能微电脑芯片为核心，可根据用户设定进行自动打铃，一天内最多可实现20组（40次）打铃，具有走时准确、操作方便等特点，广泛应用于学校与企事业单位的自动打铃控制。

产品结构说明

◇ 1——液晶显示窗口

◇ 2——校时键

◇ 3——取消/恢复键

◇ 4——自动/手动键

◇ 5——定时键

◇ 6——校分键

◇ 7——校星期键

◇ 8——时钟键

◇ 9——工作指示灯

◇ 10——安全盖

◇ 11——电源输入端

◇ 12——负载端

◇ 13——下盖

◇ 14——上盖

◇ 15——电池盖

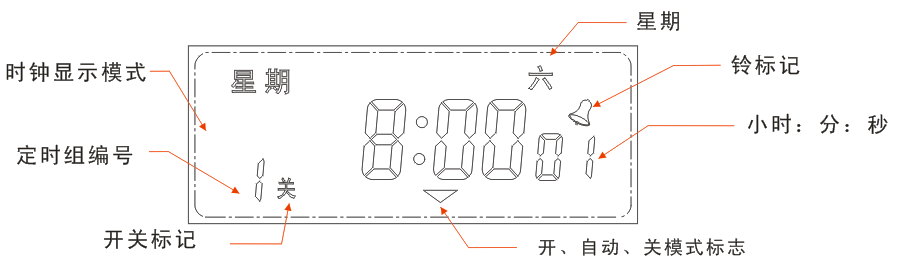

液晶显示屏显示符号解释

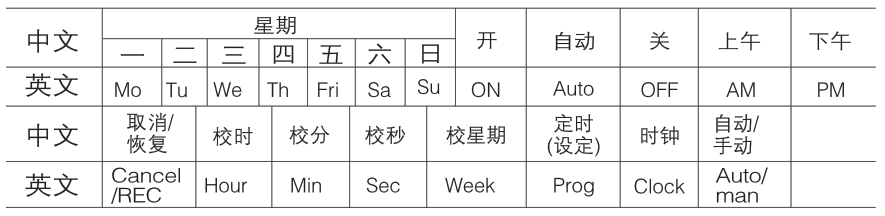

中英文显示及按键名称对照表

产品主要性能参数

标准工作电源：AC220V/50HZ

适用电源范围：85%～110%

开关容量：阻性25A

消耗功率：＜4VA

打铃时长：1秒～99秒

可编程组数：20组

液晶显示：中文界面

六种工作模式：未周制、每日不同、每日相同、五天制、六天制

控制方式：手动、自动两用

计时误差：＜±2秒/天

环境温度：-10～50℃

相对湿度：＜95%

安装方式：壁挂

重量：430g

产品操作说明

1、时间调整

● 使用本产品前，请您先检查时钟显示是否与当前时间一致，并校准。

●请在按住“时钟”键的同时，分别按“时”、“分”、“星期”键，将时钟调到当前准确时间、日期（星期几）。

2、定时设置

2.1 按一下“定时”键，显示屏左下方出现“1开”字样（表示第一次打铃时间），再按“校时”、“校分”键，输入打铃时间，然后按“校星期”选择工作模式（即此次打铃在哪几天工作）；工作模式提供以下各种供您根据实际情况选择：

①每日相同（一二三四五六日）

②每日不同（一或二或三或四或五或六或日）

③半周制（一三五）

④半周制（二四六）

⑤半周制（一二三）

⑥半周制（四五六）

⑦五天制（一二三四五）

⑧六天制（一二三四五六）

⑨星期六日

2.2 如果此次打铃时间需执行双铃程序（即在指定时间间隔之后自动进行第二次打铃），则调好时间后再按一下“自动/手动”键，使显示屏右上方出现“双铃”符号即可；

2.3 继续按动“定时”键，显示屏左下方将依次显示“2开、3开……、19开、20关”字样，参考步骤2.1、2.2设置以后各次打铃时间。

2.4 若进行若干次打铃设置后已不需要再进行打铃，则必须将其余各次打铃设定调为“--:--”(而非“00:00”），这样才表示此次打铃无程序设定。

3、铃长设置

3.1 按“定时”键直至显示屏显示“H10”,表示设定打铃时长，再按“校分”键调整,打铃时长的调整范围为1～99秒，若不调整,则默认为打铃时长10秒,调整好后,按“时钟”键回到时钟运行状态。

3.2 按“定时”键直至显示屏显示“d45”,表示设定双铃打铃时间间隔，其调整范围为1～99分，再按“校分”键调整,若不调整，则默认双铃打铃时间间隔为45分（即双铃情况下，第一次打铃手45分钟进行第二次打铃）。调整好后,按“时钟”键回到时钟运行状态(注:如设置完后不按任何键,30秒后显示屏自动恢复显示时间).

4、自动/手动设置

4.1 按“自动/手动”键，将显示屏下方的“  ”符号调到“自动”位置，此时，打铃仪才能根据所设定的时间自动打铃。

4.2 如在使用过程中需要临时打铃或终止打铃，则只需按“自动/手动”键，将显示屏下方的“”符号调到相应的“开”或“关”的位置。

5、举例说明

例1：某工厂早上8：00上班，中午12：00下班，下午14：00上班，晚上18：00下班；每周工作5天，周六下午不上班，周日不上班。设置如下：

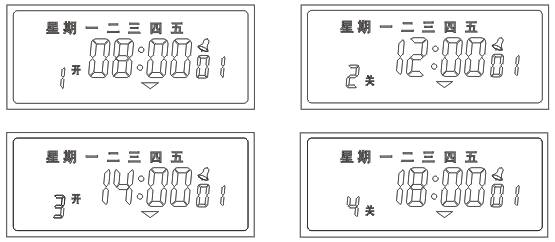

5.1 .四次打铃时间设置如下图：

5.2 .按“定时”键使定时组编号为“5开……、19开、20关”检查是否显示“--:--”(而非“00:00”）,若无显示此内容,按"取消/恢复”键，清除打铃时间。

5.3 .设置完各次打铃时间后,按“时钟“键，使系统回到时钟运行状态。

5.4 .将面板上“手动/自动”开关拨至“自动”位置。

产品外形尺寸以及安装方式

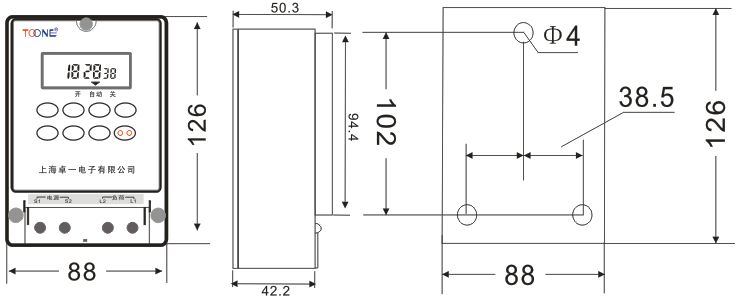

1、产品外形尺寸

2、安装方式：壁挂式安装

产品接线方法

a、直接控制方式的接线

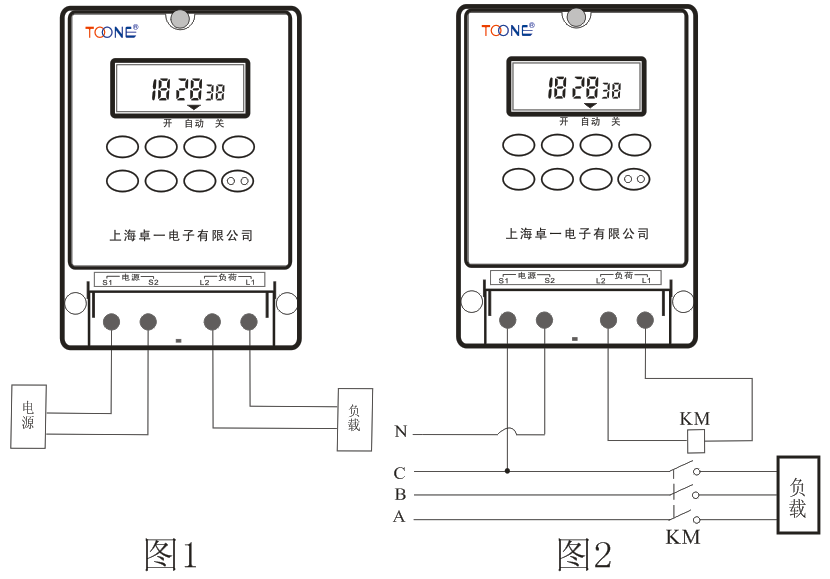

被控制的电器是单相供电，功耗不超过本开关的额定容量（阻性负载25A），可采用直接控制方式。接线方法如图1所示。

b、三相工作方式的接线

被控制的电器三相供电，需要外接三相交流接触器。控制接触器的线圈电压为AC220V、50Hz的接线方法如图2所示。

注意事项

1、如果本打铃仪某一天该打铃的时候没打铃，那可能是因为作定时设置的“星期”没调对，请按照“定时设置”中介绍的方法检查或重调。

2、如果打铃仪在不该打铃的时间打铃，那可能是因为多余的几组打铃时间没有清除，请参照“定时设置”中介绍主方法清除（注意：打铃设置显示“--:--”才表示清除，不要以为“00:00”表示清除).

3、如果以上两条全部正确,而本开关仍然动作不正常,有可能是“自动/手动”键被人为动作，检查“开、自动、关”的标志“  ”，将其调回到自动位置。

4、接线时请务必拧紧接线柱，接通电源后请勿接触端子部分。

5、本开关工作在无潮湿、腐蚀含量气体环境中，请勿使沾染油或水。

6、请勿自行修理、分解或改造。修理、检查等工作请务必委托给经销商店或负责施工的单位，也可与我司联系。

7、当显示模糊或不显示时，打开后部电池盖更换电池。电池为两节7号普通干电池。

8、负载不得超过本产品规定负载容量（阻性25A）。

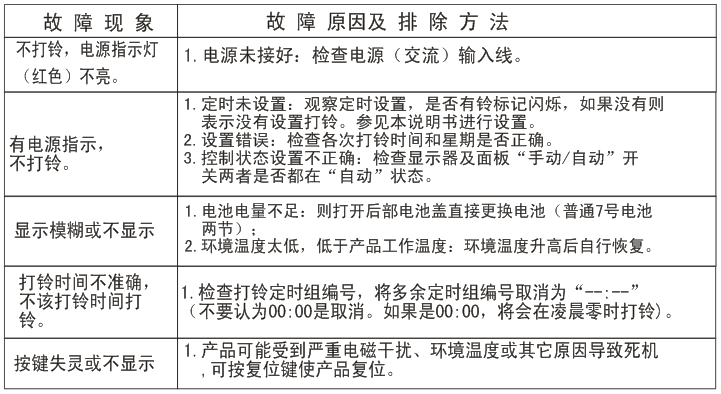

常见故障及排除方法

订货须知

客户订购时控开关产品时，需要了解其工作电压、控制方式（时间、光控、雨控、经纬度控制）、负载容量、安装方式、开关组数、控制回路（一路、二路、三路、六路）等。

【注：产品开关组数一般为16组；如负载容量大于产品的额定负载容量时，可选择交流接触器进行扩容。】
